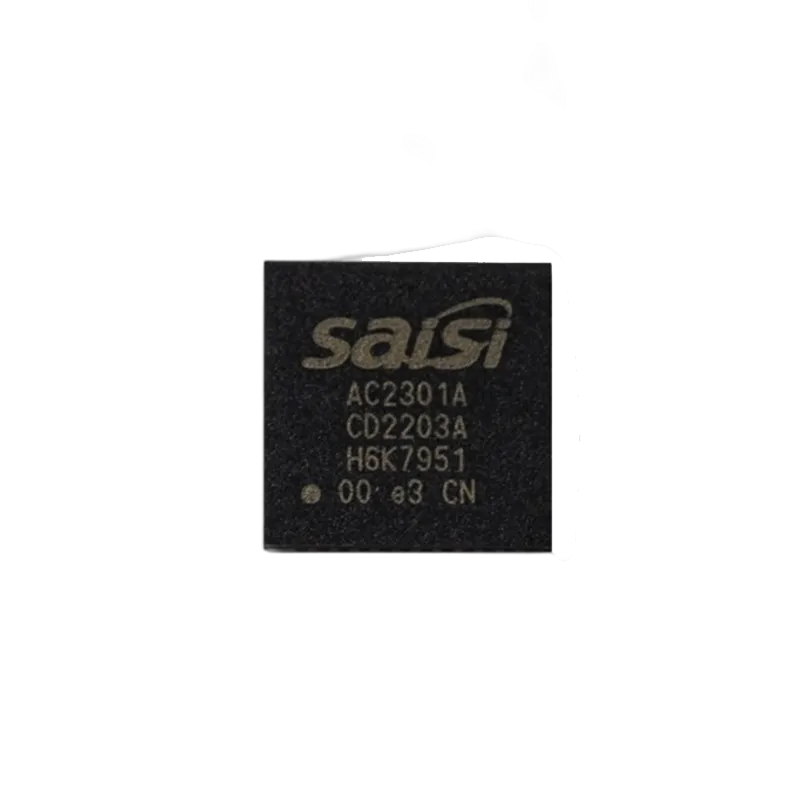

AC2301

Producto Descripción general

El AC2301 es un buffer de distribución diferencial de 10 canales y 3 GHz diseñado para distribución de reloj/datos de alta frecuencia y baja fluctuación y traducción de niveles. El reloj de entrada se puede seleccionar entre dos entradas diferenciales o una entrada de cristal único. El reloj de entrada seleccionado se distribuye en dos grupos de salida, cada uno de los cuales consta de cinco salidas diferenciales y una salida LVCMOS con funcionalidad de sincronización.

Aplicaciones típicas:

Distribución de reloj y traducción de niveles para ADC, DAC, XAUI, SATA/SAS, SONET/SDH, CPRI, Fibre Channel, Multi-Gigabit Ethernet y backplanes de alta frecuencia

Conmutadores, enrutadores, tarjetas de interfaz de línea, tarjetas de sincronización

Servidores, informática, PCI Express (PCIe 3.0, 4.0)

Unidades de radio remotas y unidades de estación base

Especificaciones técnicas

Técnico Indicadores

AC2301

Características clave
Multiplexor de entrada 3:1	Dos entradas universales funcionan hasta 2,1 GHz y admiten LVPECL, LVDS, CML, SSTL, HSTL, HCSL o relojes de un solo extremo.
Multiplexor de entrada 3:1	La entrada de cristal único admite cristales de 10 a 40 MHz o relojes de un solo extremo.
Dos grupos, cada uno con 5 salidas diferenciales.	LVPECL, LVDS, HCSL o alta impedancia (Hi-Z) (seleccionable por grupo)
Jitter aditivo LVPECL en fuente de reloj de entrada de 156,25 MHz	41 fs RMS (10 kHz a 20 MHz)
	35 fs RMS (de 1 MHz a 20 MHz)
PSSR alto	-80/-58 dBc (LVPECL/LVDS) a 156,25 MHz
Salida LVCMOS con control de habilitación síncrona
Configuración por control de pin
Fuente de alimentación central VCC	3,3 V ± 5%
3 fuentes de alimentación de salida VCCO independientes	3,3 V/2,5 V ±5%
Rango de temperatura industrial	-40 ℃ a +85 ℃

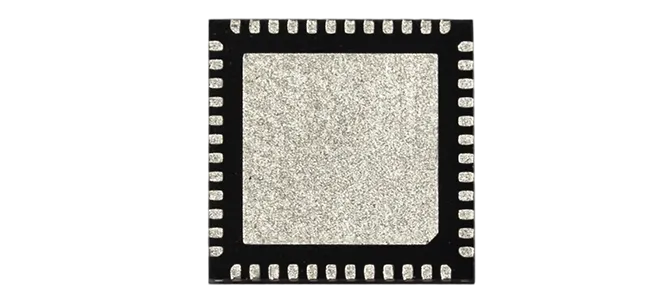

Paquete QFN48	7,0x7,0x0,75mm
