MS4130

Producto Descripción general

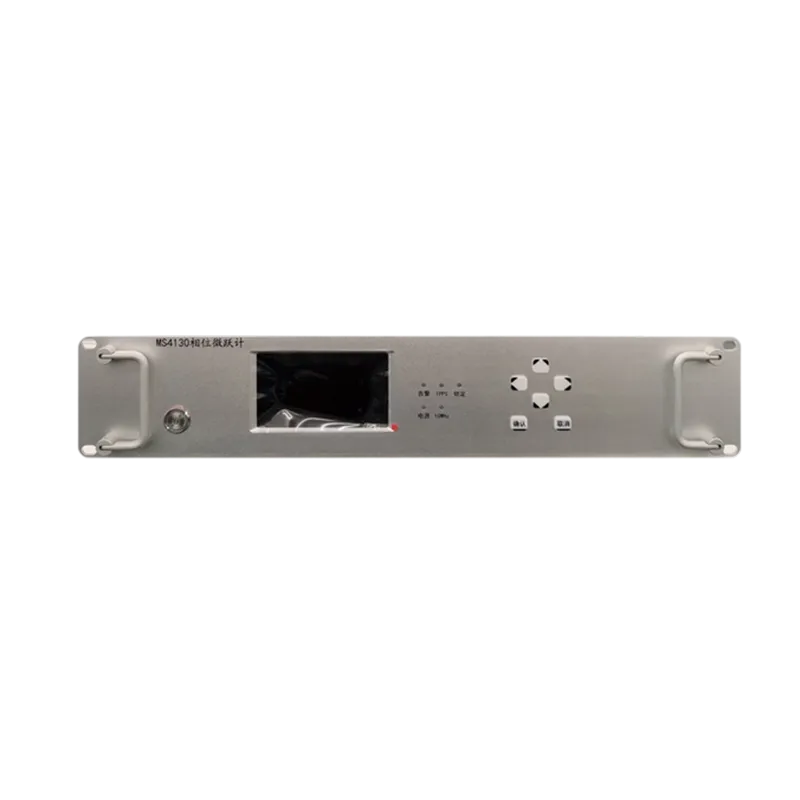

El medidor de micropasos de fase MS4130 es un dispositivo de ajuste de fase de alta precisión. Consta de una unidad principal y un software de seguimiento y procesamiento de datos. Su función básica es lograr un ajuste de fase de alta precisión y una dirección de frecuencia de las señales de frecuencia. El dispositivo cuenta con un procesador DDS de alta precisión incorporado, que permite una modulación precisa de frecuencia y fase de una señal de entrada de 10 MHz. El software adjunto proporciona monitoreo de dispositivos, administración de configuración, generación de archivos y almacenamiento. El medidor de micropasos de fase MS4130 está alojado en un chasis de montaje en rack de 2U e incluye un panel de iluminación, teclado, pantalla, módulo mezclador, módulo de medición de diferencia horaria, dos módulos de división de frecuencia y una fuente de alimentación.

Funciones básicas:

1. Acepta cuatro entradas de referencia externas de 10 MHz;

2. Acepta una entrada externa de 1PPS para sincronización;

3. Proporciona seis canales de salidas coaxiales de 10MHz ajustables en frecuencia y fase;

4. Proporciona dos salidas de 1PPS ajustables en fase;

5. Proporciona capacidades de monitoreo de red y puerto serie.

6. Los indicadores de desempeño del producto han alcanzado el nivel líder nacional y han obtenido la certificación metrológica de instituciones autorizadas nacionales.

Técnico Indicadores

Proyecto	Elemento indicador	Contenido del indicador
Resolución de microsalto de frecuencia		≤1E-18 (5E-19)
Resolución de microsalto de fase		≤1ps (0,024fs)
Estabilidad de la frecuencia de salida	1s	≤3E-13
	10	≤1.5E-13
	100	≤2.E-14
Ruido de fase	10Hz	≤-135 dBc/Hz
	100Hz	≤-145 dBc/Hz
	1kHz	≤-155 dBc/Hz
	10kHz	≤-158 dBc/Hz
Interfaz de entrada	10MHz	4 vías, TNC
Interfaz de entrada	1PPS	1 vía, BNC
Interfaz de salida	10MHz	6 vías, TNC
Interfaz de salida	1PPS	2 vías, BNC
Interfaz de gestión	Puerto serie	RS232 1 vía
Interfaz de gestión	Puerto de red	RJ-45 1 vía
Fuente de alimentación	Fuente de alimentación de CA	CA 220 V ± 22 V, 50 Hz ± 1 Hz
Adaptabilidad ambiental	Temperatura de funcionamiento	-20 ℃ ~ +60 ℃
Adaptabilidad ambiental	Temperatura de almacenamiento	-40℃ ~ +75℃
Características físicas	Dimensiones	430 mm450 mm88 mm (gabinete estándar 2U)
