MS4140

Producto Descripción general

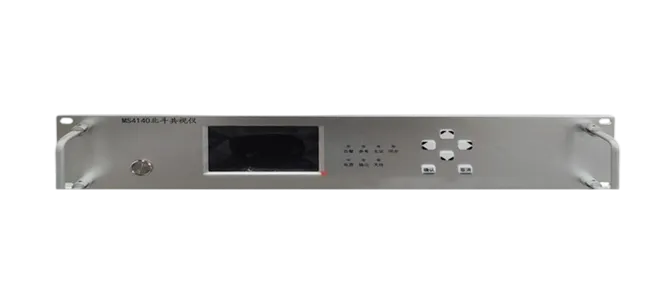

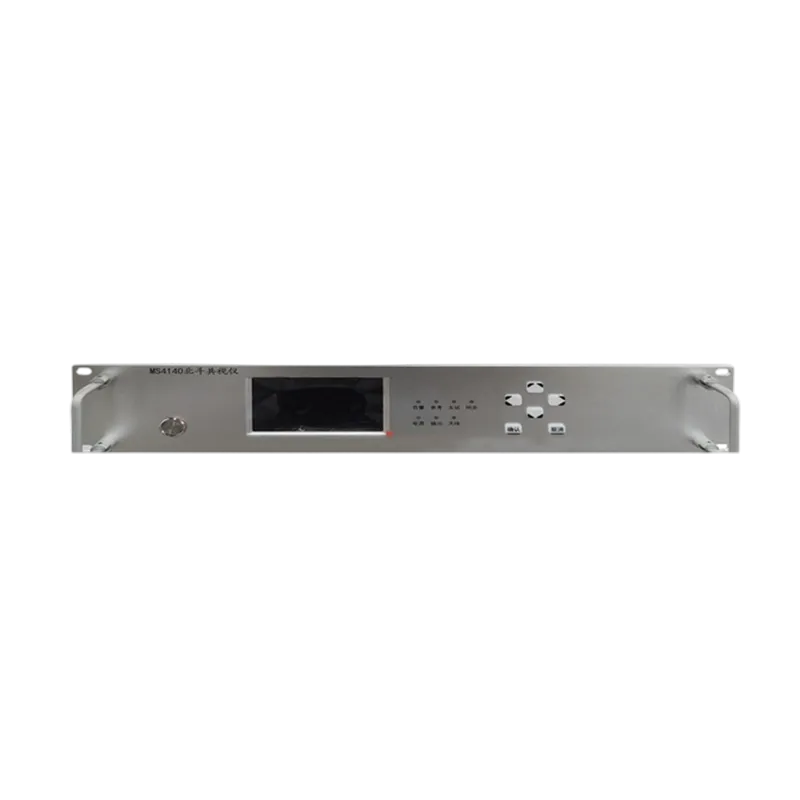

El MS4140 Beidou Common View Observer es un dispositivo de trazabilidad horaria estándar. Consiste en una antena de alta precisión, un dispositivo host de comparación de tiempo y un software de monitoreo y procesamiento de datos. Puede rastrear la hora estándar nacional, lo que permite la transmisión y regeneración remota de la hora (hasta 1500 km). Las funciones básicas incluyen recibir y procesar señales satelitales del sistema de navegación utilizando señales de tiempo y frecuencia proporcionadas por el usuario como referencia de medición, almacenar localmente y generar datos de observación sin procesar y datos de vista común en tiempo real y, en última instancia, permitir la comparación del tiempo de vista común entre diferentes usuarios a través del intercambio de datos de vista común. El software de soporte permite el monitoreo del dispositivo y la generación y almacenamiento de archivos de vista comunes. El MS4140 Beidou Common View Observer viene en un chasis de montaje en rack de 2U y alberga una placa base de tiempo y frecuencia, un receptor Beidou common view, un reloj atómico de rubidio y un módulo de alimentación.

Funciones básicas:

1. Calendario de vista común del código civil, con código militar opcional.

2. Un reloj interno de rubidio proporciona un cronometraje de alta precisión en caso de pérdida de tiempo externa.

3. El panel frontal incluye una pantalla, indicadores y botones, que proporcionan indicación de estado y funciones de visualización gráfica. Ofrece capacidades de operación y control tanto locales como remotas.

4. Cuenta con procesamiento cronometrado y salida de resultados de datos en formatos CGGTTS y RINEX 3.0.

5. Admite entradas de referencia externas de 1PPS y 10 MHz y cuenta con una segunda salida de vista común para señales de frecuencia de 10 MHz.

6. Admite la trazabilidad hasta los centros nacionales de hora y frecuencia, lo que permite la regeneración remota de la hora estándar nacional.

7. Admite la funcionalidad de relé de vista común, lo que permite la transmisión de tiempo de alta precisión a distancias más largas.

8. Admite software de computadora host fácil de usar.

9. Cuenta con alarma e informes de fallas instantáneos, lo que permite el monitoreo remoto y en línea del estado operativo del dispositivo a través de la red.

10. Puede intercambiar datos de comparación de vista común a través de la interfaz de red.

11. Admite fuentes de alimentación de CA duales.

Aplicaciones principales:

Técnico Indicadores

Clasificación Elemento indicador Parámetro del indicador
Indicadores del sistema Precisión de vista común ≤5ns (distancia máxima de estación maestro-esclavo 1500 km)
Precisión del cronometraje ≤1μs/24h, 5μs/72h, 5ms/6m, 10ms/12m
Precisión de posición Error horizontal ≤ 1,5 metros, error vertical ≤ 3 metros
Entrada de señal de referencia 1PPS Nivel 5V TTL
Impedancia 50Ω
Interfaz Canal BNC-K1
Entrada de señal de referencia de 10M amplitud 10dBm±3dBm
impedancia 50Ω
Interfaz BNC-K 1 canal
Señal de entrada RF Frecuencia BeiDou, GPS, GLONASS
Interfaz TNC-K 1 canal
Salida de 1PPS Nivel 5V TTL
Impedancia 50Ω
Precisión del tiempo ≤50 ns
Interfaz BNC-K de 4 vías
Salida de 10M Nivel 10dBm±3dBm
Estabilidad de frecuencia ≤1E-11/s, ≤4E-12/10s, ≤1E-12/100s
Precisión de frecuencia
Ruido de fase

Interfaz BNC-K de 4 vías
Salida B(CC) Nivel RS422
Precisión del tiempo GJB 2991A-2008: ≤200ns
Interfaz Enchufe de aviación de 1 vía
Salida 1PPS+TOD Nivel RS422
Precisión del tiempo ≤50 ns;
Formato 8 bits de datos, sin bit de paridad, 1 bit de parada, 115200 bps, velocidad de actualización de datos 1 Hz
Interfaz enchufe de aviación unidireccional
Salida E1 Nivel Nivel de CA
impedancia 75Ω desequilibrado
Precisión de frecuencia
Interfaz BNC-K 1 canal
Salida NTP Nivel de voltaje Ethernet (eléctrico)
Precisión del tiempo (Protocolos NTP v2, v3 y v4, SNTP, MD5): ≤1μs
Interfaz Enchufe RJ45 bloqueable (unidireccional)
Salida PTP Nivel de voltaje Ethernet (eléctrico)
Precisión del tiempo ≤100 ns
Interfaz Enchufe de aviación RJ45 con bloqueo de 1 vía
Datos de vista común Formato de datos CGGTTS, RINEX3.0
Interfaz Enchufe de aviación RJ45 con bloqueo de 1 vía
Interfaz de gestión Puerto de red RJ-45 1 vía
Puerto serie RS232 1 vía
Adaptabilidad ambiental Temperatura de funcionamiento -20°C ~ +60°C
Temperatura de almacenamiento -40°C ~ +75°C
Características físicas Dimensiones Gabinete estándar 2U de 430 mm * 450 mm * 88 mm
Características eléctricas Fuente de alimentación dual de CA CA 220 V ± 22 V, 50 Hz ± 1 Hz
Consumo de energía estable ≤30W
